"Commandant Filleau : La maquette

La coque vue de près:

Vue générale  de l'arrière (prêt à peindre) préparé selon la méthode préconisée au chapitre initiation. Le pavois en PVC  de 1mm est rapporté sur la coque bois (par collage dans une feuillure)après montage des entourages de dalots et peinture interne, après peinture du pont  (donc pas de problème de masquage).

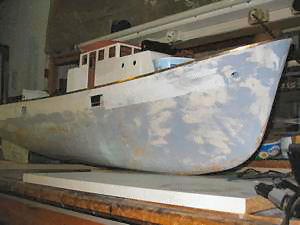

La partie avant

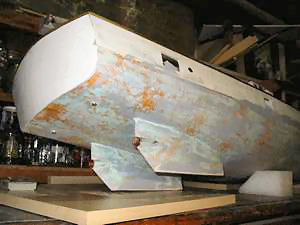

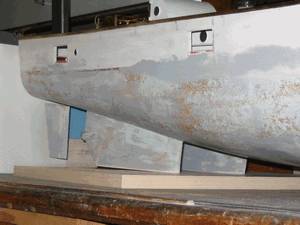

La partie arrière (très ronde) et ses deux "quilles"

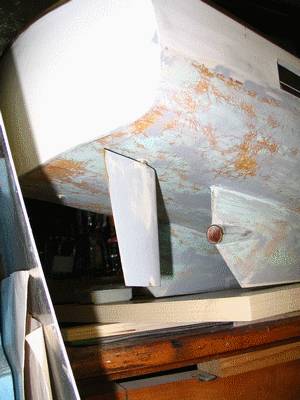

Plus près pour voir  un des deux gouvernails(tole laiton e=0.5mm roulée et soudée sur son axe(tube laiton dia5)

Le pont :

Deux vues du pont anti glisse

Réalisé en PVC e= 1mm

Les "picots" anti dérapants sont réalisés comme indiqué ici

Les jambettes de pavois (manquantes à l'avant) sont elles aussi équipées et peintes avant montage.

On voit bien la cornières de liaison pont/superstructure ajustée et collée sur le pont avant peinture.

Les portes sont montées en provisoire et certains panneaux sont absents

Vue générale de l'arrière

On voit bien le pavois et ses jambettes ainsi que le capot de la descente vers l'atelier (ouvrant en service normal et basculant pour les grosses manutentions à la grue). Au premier plan le casier  à bidons de produit moussant

A suivre...
